کاربرد پمپ‌ های وکیوم در چیلرهای جذبی :

چیلرهای جذبی به‌عنوان یکی از تجهیزات مهم در صنعت تهویه مطبوع و تولید سرمایش، برای عملکرد صحیح نیازمند ایجاد و حفظ شرایط خلأ در ژنراتور، ابزوربر و اواپراتور هستند. پمپ‌های وکیوم نقش کلیدی در ایجاد و نگهداری این خلأ دارند. این مقاله به بررسی عملکرد، ضرورت، انواع و مزایای پمپ‌های وکیوم در چیلرهای جذبی می‌ پردازد.

چیلرهای جذبی به‌جای استفاده از انرژی الکتریکی برای تراکم مبرد، از حرارت به‌عنوان نیروی محرک سیکل تبرید استفاده می‌کنند. اساس کار این چیلرها بر مبنای کاهش فشار و دمای تبخیر مبرد (معمولاً آب) است.

برای رسیدن به چنین شرایطی، اجزای مختلف چیلر باید در **فشارهای بسیار پایین** (خلأ عمیق) کار کنند. ایجاد این خلأ و نگهداری آن بدون وجود **پمپ‌های وکیوم** ممکن نیست.

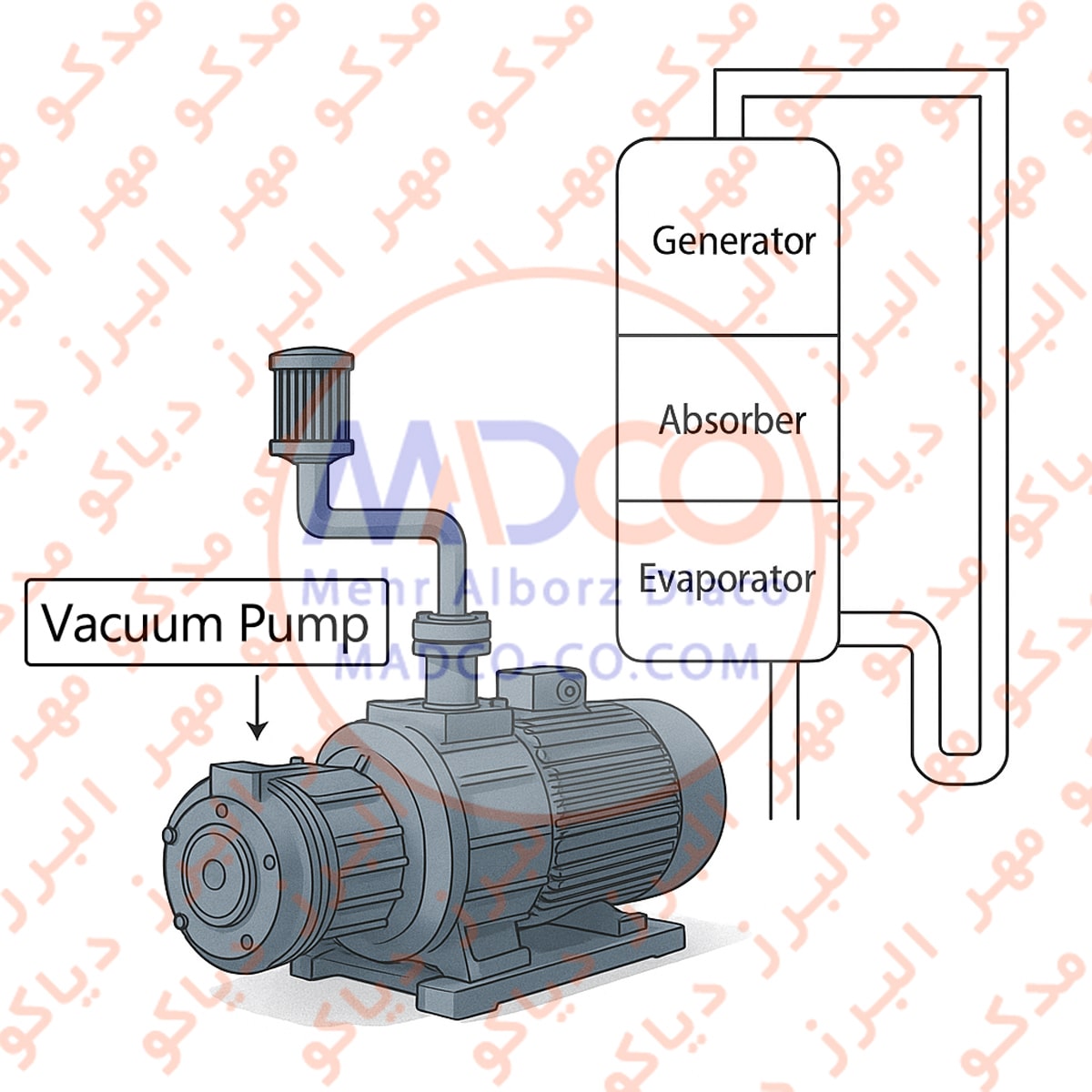

نقش و ضرورت پمپ وکیوم در چیلر جذبی :

نقش اصلی پمپ وکیوم در چیلر جذبی شامل موارد زیر است :

ایجاد خلأ اولیه (Initial Vacuum) :

در هنگام راه‌اندازی چیلر جذبی، داخل مدار تبرید باید کاملاً از هوا تخلیه شود. حضور اکسیژن و نیتروژن :

* تبخیر آب را مختل می‌کند

* راندمان را کم می‌کند

* باعث خوردگی لیتیوم بروماید می‌شود

پمپ وکیوم وظیفه دارد چیلر را تا فشار بسیار پایین (معمولاً **۰.۱ تا ۱۰ میلی‌بار**) تخلیه کند.

حفظ خلأ در طول بهره ‌برداری (Continuous Vacuum Maintenance) :

به‌علت نفوذ تدریجی هوا از اتصالات و پکینگ‌ها، فشار داخلی چیلر طی زمان افزایش می‌یابد. این امر باعث :

* کاهش شدید راندمان تبرید

* افزایش دمای اواپراتور

* کاهش نرخ جذب لیتیوم‌بروماید

* آسیب به قطعات

پمپ وکیوم با عملکرد دوره‌ای یا پیوسته، این هوا را تخلیه و خلأ را در محدوده استاندارد حفظ می‌کند.

تخلیه گازهای غیرقابل ‌تقطیر (Non-condensable Gases) :

در اثر واکنش ‌های شیمیایی لیتیوم بروماید و تماس با فلزات، گازهای غیرقابل ‌تقطیر مانند:

* هیدروژن

* نیتروژن

* اکسیژن

تولید می‌شوند. این گازها قادر به تقطیر نیستند و در بالای سیکل تجمع می‌کنند.

پمپ وکیوم با مکش این گازها، فشار نسبی و شرایط تبخیر را یکنواخت نگه می‌دارد.

جلوگیری از خوردگی :

وجود اکسیژن در تماس با LiBr باعث ایجاد محصولات خورنده می‌شود.

پمپ وکیوم با حذف اکسیژن از سیستم، عمر دستگاه را افزایش می‌دهد.

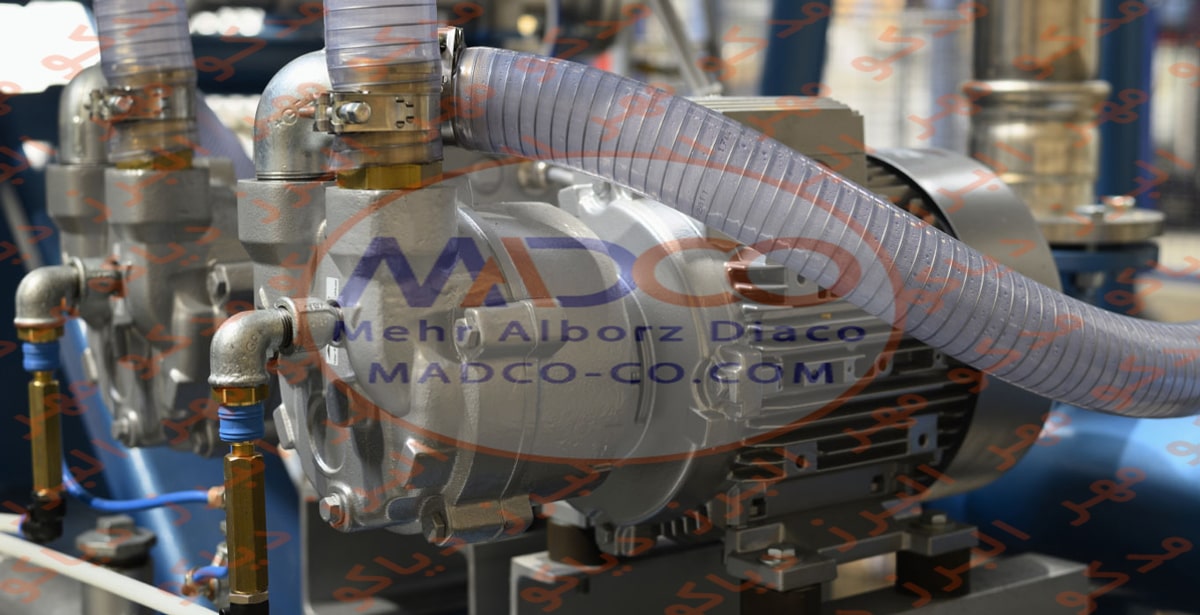

انواع پمپ‌های وکیوم مورد استفاده در چیلرهای جذبی :

پمپ‌های وکیوم مورد استفاده معمولاً به دو دسته اصلی تقسیم می‌شوند:

پمپ‌های روتاری ‌ون (Rotary Vane Vacuum Pump) :

* رایج‌ترین نوع در چیلرهای جذبی

* سرعت مکش مناسب

* هزینه نگهداری پایین

* امکان دستیابی به خلأ 0.1 میلی‌بار

پمپ‌های رینگ مایع (Liquid Ring Vacuum Pump) :

* قابل استفاده برای گازهای مرطوب

* پایداری بالا

* مقاوم در برابر خوردگی

* مناسب برای چیلرهای بزرگ و صنعتی

مزایای استفاده از پمپ وکیوم در چیلر جذبی :

افزایش راندمان دستگاه :

خلأ بهتر = تبخیر آب در دمای پایین‌تر = انتقال حرارت بیشتر

کاهش مصرف انرژی :

چیلر در فشار پایین‌ تر کار می‌کند، بنابراین توان پمپ‌های کمکی و بار سیستم کاهش می‌یابد.

افزایش عمر قطعات :

با حذف اکسیژن و گازهای مخرب، خوردگی کم شده و عمر ابزوربر و مبدل‌ها افزایش می‌یابد.

جلوگیری از کریستاله شدن LiBr :

افزایش فشار موجب کاهش جذب لیتیوم‌بروماید و خطر کریستالیزه شدن می‌شود.

پمپ وکیوم با حفظ فشار مناسب از این مشکل جلوگیری می‌کند.

محل نصب پمپ‌های وکیوم :

معمولاً پمپ وکیوم :

* روی شاسی چیلر

* کنار برجستگی ابزوربر

* به همراه مخزن جداکننده (Separator)

نصب می‌شود. این مخزن باعث می‌شود لیتیوم ‌بروماید وارد پمپ نشده و آسیب ایجاد نشود.

نگهداری و سرویس پمپ‌های وکیوم :

موارد مهم نگهداری :

* تعویض روغن پمپ‌های روتاری ‌ون

* کنترل دمای کارکرد

* بررسی فیلترهای ورودی

* اطمینان از عدم وجود نشتی هوا در سیستم

* اندازه‌گیری فشار خلأ با وکیوم‌ گیج

نشانه‌های خرابی پمپ وکیوم :

* افزایش ناگهانی فشار داخلی چیلر

* کاهش سرمایش

* سروصدای غیرعادی پمپ

* خروج بخار روغن از خروجی پمپ

نتیجه ‌گیری :

پمپ وکیوم یکی از اجزای بنیادین چیلرهای جذبی است که نقش تعیین‌کننده‌ای در ایجاد و حفظ شرایط خلأ، افزایش راندمان و جلوگیری از خوردگی دارد. انتخاب درست نوع پمپ، نگهداری اصولی و کنترل نشتی از مهم‌ترین عوامل عملکرد صحیح سیستم تبرید جذبی به شمار می‌روند.
