تفاوت و نحوه عملکرد پرشر سوئیچ و پرشر ترانسمیتر چیست ؟
پرشر سوئیچ (Pressure Switch) و پرشر ترانسمیتر (Pressure Transmitter)
در صنایع مختلف، استفاده از تجهیزات دقیق برای کنترل سیستمهای فیزیکی نظیر فشار، جریان و… اهمیت ویژهای دارد. کنترل دقیق این پارامترها، علاوه بر بهبود عملکرد سیستمها، ایمنی و کارایی آن را نیز تضمین میکند. برای اندازهگیری و نظارت بر فشار، تجهیزات متنوعی مانند پرشر سوئیچ و پرشر ترانسمیتر مورد استفاده قرار میگیرند.
برای درک تفاوت پرشر سوئیچ و پرشر ترانسمیتر، ابتدا باید با تعریف هر یک از این دو ابزار آشنا شویم :

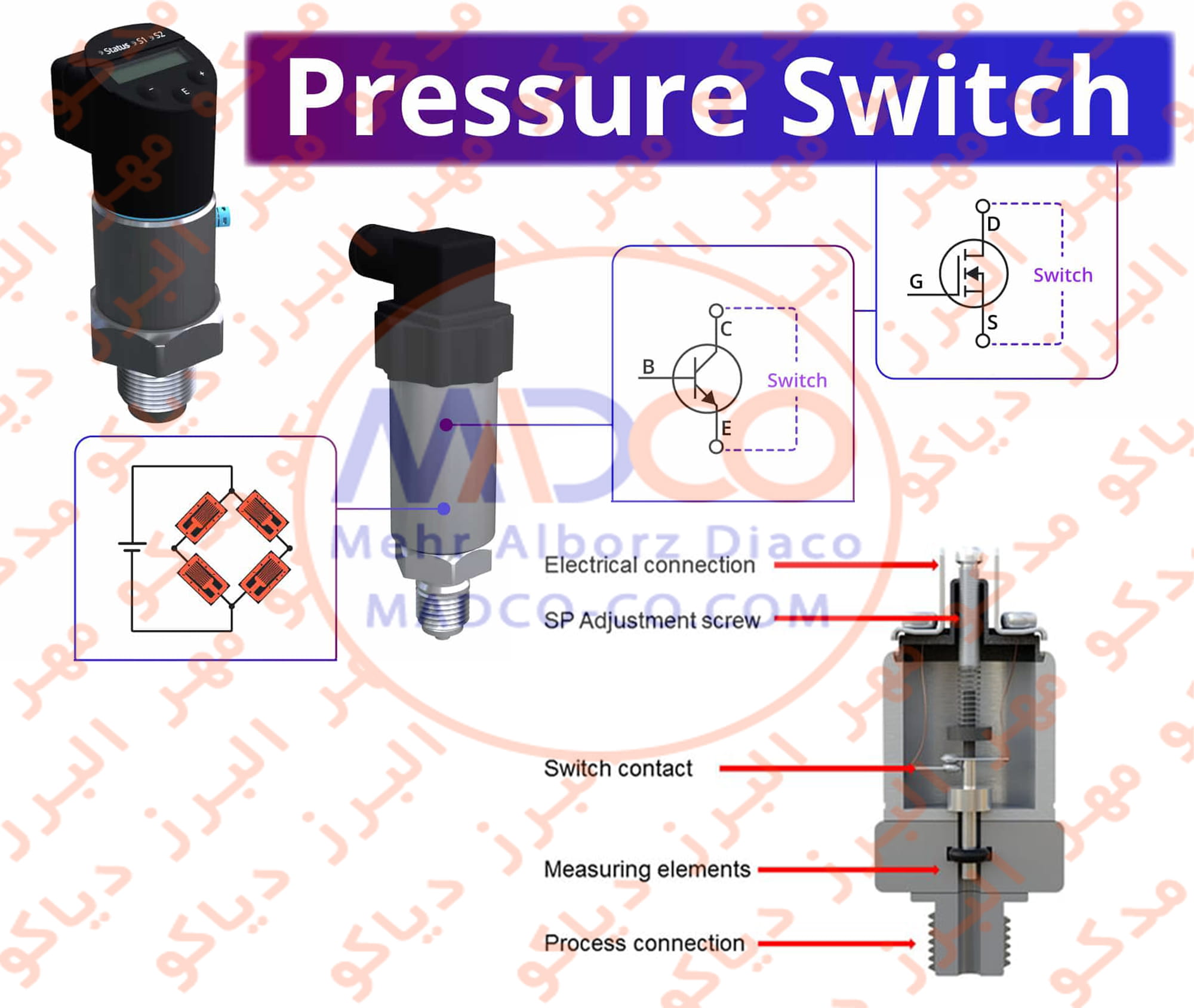

پرشر سوئیچ چیست؟ وسیلهای است که فشار را در نقطهای خاص تشخیص داده و بر اساس آن، سوئیچ را فعال یا غیرفعال میکند. بهعبارت دیگر، این دستگاه تنها زمانی عمل میکند که فشار از یک حد تعیینشده فراتر رود یا پایین تر بیاید.

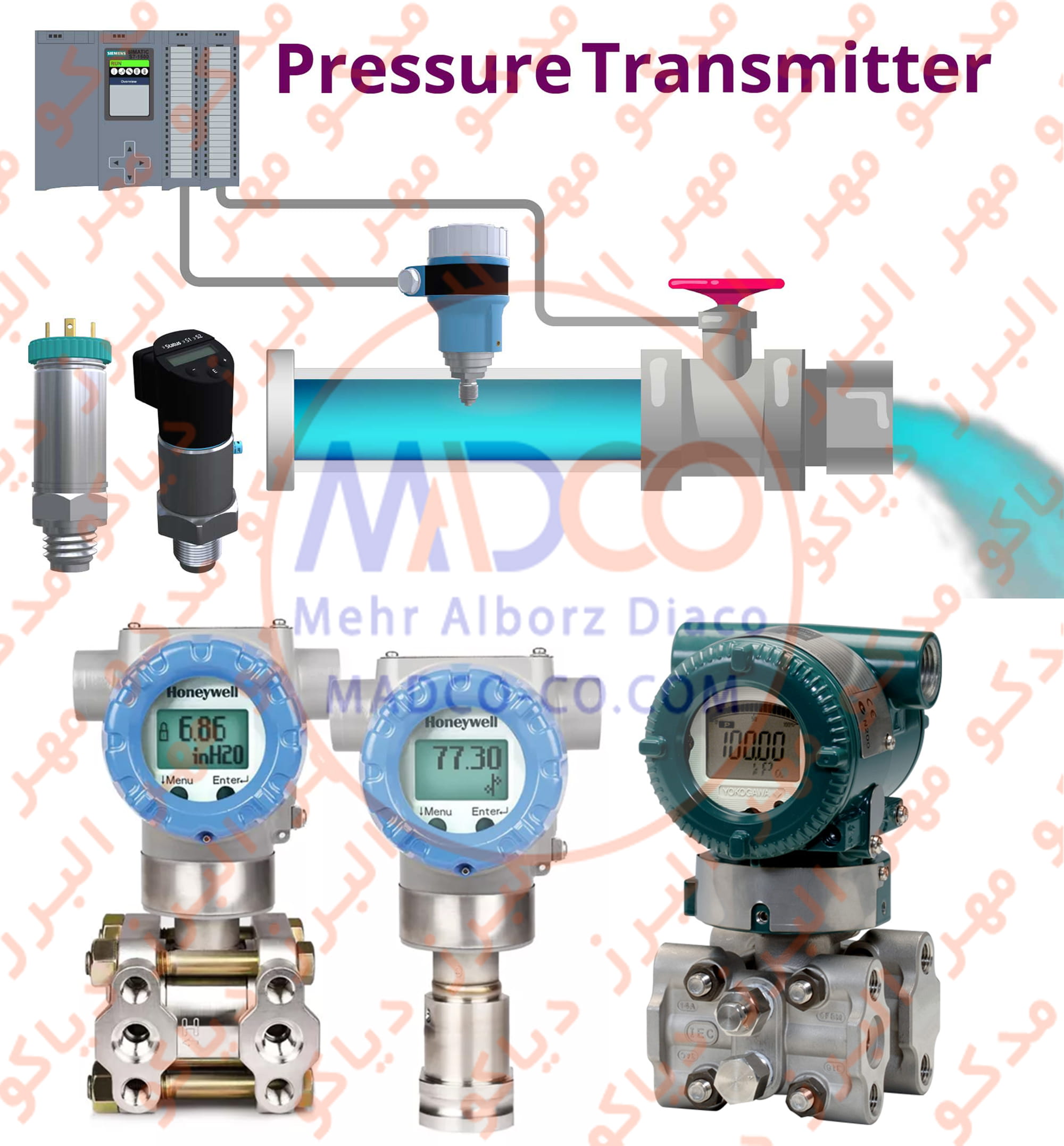

پرشر ترانسمیتر چیست؟ دستگاهی پیشرفته تر است که وظیفه اندازهگیری فشار به صورت پیوسته و ارسال سیگنال به سیستمهای کنترلی را بر عهده دارد. برخلاف پرشر سوئیچ، ترانسمیتر دادهها را بهطور مداوم ارائه میدهد و نظارت کامل تری بر فشار فراهم میآورد.
بنابراین شباهت این دو ابزار در این است که هر دو برای نظارت و کنترل فشار استفاده میشوند، اما تفاوت ترانسمیتر فشار با پرشر سوئیچ در نحوه کارکرد و میزان دقت آنهاست.

|
ویژگی |
پرشر سوئیچ |
پرشر ترانسمیتر |
| عملکرد | باز یا بسته کردن یک مدار الکتریکی در یک فشار مشخص | تبدیل فشار به سیگنال الکتریکی متناسب با فشار |
| خروجی | سیگنال دیجیتال (روشن/خاموش) | سیگنال آنالوگ (4-20 میلیآمپر، 0-10 ولت) |
| دقت | پایین | بالا |
| کاربرد | کنترل روشن/خاموش، آلارمهای فشار، حفاظت از تجهیزات | اندازهگیری دقیق فشار، کنترل فرآیند، مانیتورینگ مداوم |
| تنظیمات | نقطه تنظیم (Set Point) قابل تنظیم | محدوده اندازهگیری قابل تنظیم |
| هزینه | پایین | بالا |
| نصب | ساده | نسبتاً پیچیده |
| نگهداری | کم | بیشتر |
| پاسخگویی | سریع | متغیر (بسته به نوع ترانسمیتر) |
| نمایش فشار | ندارد | دارد (در برخی مدلها) |
| مثال | روشن کردن پمپ در فشار پایین، خاموش کردن کمپرسور در فشار بالا | اندازهگیری فشار گاز در خط لوله، کنترل فشار در مخزن |
تفاوت پرشر سوئیچ و پرشر ترانسمیتر در نحوه عملکرد :
نحوه عملکرد پرشر سوئیچ چیست؟ پرشر سوئیچ با رسیدن فشار به نقطهای خاص، بهصورت آنی عمل میکند و سوئیچ را فعال یا غیرفعال میسازد. این عمل برای سیستمهایی که تنها به هشدار در نقطه مشخص نیاز دارند، ایدهآل است. برای مثال، در سیستمهایی که نیاز به توقف خودکار دارند، پرشر سوئیچ گزینه ای مناسب محسوب می شود.
پرشر سوئیچها به دلیل عملکرد مستقل و خودکار، نیازی به حضور دائمی اپراتور ندارند و تنها در مواقعی که فشار به سطح خاصی میرسد، فعال میشوند. این ویژگی در سیستمهایی که نیاز به کنترل اتوماتیک دارند، بهخوبی پاسخگوست.
نحوه عملکرد ترانسمیتر فشار چیست؟ ترانسمیتر فشار ، فشار را به صورت پیوسته اندازه گیری کرده و دادهها را به سیستمهای کنترلی ارسال میکند. این ابزار با ارائه دادههای دقیق تر و مداوم، به کاربر اجازه میدهد تا تغییرات فشار را به طور کامل و لحظه به لحظه نظارت کند.
پرشر ترانسمیتر به دلیل ارسال دادههای پیوسته و مداوم نیاز به اپراتور برای پایش و تحلیل دادهها دارد. اپراتور با نظارت دقیق بر دادهها می تواند به تغییرات فشار پاسخ دهد و اقدامات لازم را انجام دهد.
مقایسه سریع :
| ویژگی |
پرشر سوئیچ |
پرشر ترانسمیتر |
| نوع خروجی | دیجیتال (ON/OFF) | آنالوگ |
| هدف | کنترل و حفاظت | اندازه گیری |
| دقت | پایین تر | بالاتر |
| قیمت | ارزان تر | گرانتر |
| اتصال به PLC | مستقیم (DI) | آنالوگ (AI) |
جمع بندی خیلی کوتاه 😄 :
میخوای فقط بدونی فشار رد شده یا نه؟ → پرشر سوئیچ
میخوای بدونی دقیقاً فشار چنده؟ → پرشر ترانسمیتر
تفاوت پرشر سوئیچ و پرشر ترانسمیتر از نظر کاربرد آن ها :
پرشر سوئیچ ها معمولاً در سیستمهای ایمنی به کار میروند که نیاز به تشخیص سریع فشار دارند. این ابزار در سیستمهای قطع جریان و جلوگیری از فشار بیش از حد در پمپها و کمپرسورها استفاده میشود.
در مقابل، پرشر ترانسمیتر ها برای نظارت دقیق در فرآیندهای حساس به کار میروند، بهویژه در صنایعی که نیاز به دادههای پیوسته دارند، مانند صنایع پتروشیمی و نیروگاهی. این ابزار امکان ارسال دادههای فشار به سیستمهای کنترلی را فراهم میآورد و برای فرآیندهای دقیق مناسب تر است.
تفاوت پرشر سوئیچ و پرشر ترانسمیتر از لحاظ نوع خروجی :
پرشر سوئیچ ها دارای خروجی سادهای هستند که به شکل سیگنالهای ON/OFF عمل میکند. این نوع خروجی برای کنترلهای ساده و هشداردهندهها مناسب است و در سیستمهایی که تنها نیاز به اطلاع از فشار در نقطه مشخصی دارند، به کار میرود.
اما پرشر ترانسمیتر، خروجی آنالوگ یا دیجیتال ارائه میدهد که امکان ارسال اطلاعات دقیقتر به سیستم کنترل مرکزی را فراهم میآورد. این خروجیها، که معمولاً به شکل سیگنالهای 4-20 میلیآمپر هستند، برای پایش دقیق و مداوم فشار کاربرد دارند.
انواع پرشر سوئیچ :
پرشر سوئیچ ها به طور کلی در سه نوع اصلی طراحی میشوند که هر یک دارای ویژگیها و کاربردهای خاصی هستند :
سوئیچ فشار الکترومکانیکی (Electromechanical Pressure Switch) : این سوئیچ فشار هوا بر اساس مکانیزمهای مکانیکی عمل میکند و برای عملکرد به برق وابسته نیست. سوئیچهای الکترومکانیکی با رسیدن فشار به سطح مشخصی، یک دیافراگم یا پیستون را فعال میکنند که با استفاده از آن، کنتاکتها باز یا بسته میشوند و یک سیگنال خروجی تولید میشود. از ویژگیهای آن، دقت مناسب و هزینه پایین است. این سوئیچ در سیستمهای ایمنی مانند کمپرسورها، پمپها و موتورهای صنعتی استفاده میشود که نیاز به تشخیص فشار در نقاط خاص دارند و عملکرد مستقل از برق مدنظر است.
سوئیچ فشار حالت جامد (Solid-state Pressure Switch) : سوئیچ فشار حالت جامد، از تکنولوژی حالت جامد بهره میبرد و فاقد قطعات متحرک است. این نوع سوئیچ از سنسورهای الکترونیکی برای تشخیص فشار استفاده میکند و میتواند سیگنالهای دیجیتال دقیقی را تولید کند. ضمن اینکه معمولاً دقت بالاتری نسبت به مدلهای الکترومکانیکی دارد و بیشتر عمر می کند. سوئیچ فشار حالت جامد، در صنایع پیشرفته و محیطهای خاص مانند سیستمهای خودکار، تجهیزات حساس پزشکی و پروژههای هوافضا، مورد استفاده قرار میگیرد.
سوئیچ فشار دیافراگمی (Diaphragm Pressure Switch) : این مدل با استفاده از دیافراگم برای تشخیص فشار کار میکند. دیافراگم حساس به تغییرات فشار بوده و با رسیدن به حد خاص، سیگنالی ارسال میکند که باعث تغییر وضعیت سوئیچ میشود. به دلیل نحوه عملکرد پرشر سوئیچ هیدرولیک و سوئیچ فشار دیافراگمی در سیستمهای هیدرولیکی و پنوماتیکی استفاده میشود که در آن به تشخیص دقیق تغییرات فشار و استفاده از ابزارهای مقرون به صرفه نیاز میباشد.
انواع پرشر ترانسمیتر :
پرشر ترانسمیترها نیز به چند نوع اصلی تقسیم میشوند و هر کدام برای کاربردهای مختلف صنعتی طراحی شدهاند :
ترانسمیتر فشار خازنی (Capacitive Pressure Transmitter) : این نوع ترانسمیتر از تغییرات ظرفیت الکتریکی خازن برای اندازهگیری فشار استفاده میکند. فشار بر دیافراگم وارد شده و باعث تغییر در فاصله بین صفحات خازن میشود. تغییر ظرفیت الکتریکی به سیگنال آنالوگ تبدیل میشود که میزان فشار را نشان میدهد. این مدل در سیستمهای تهویه مطبوع، سیستمهای صنعتی و ماشینآلات دقیق به کار میرود و به دلیل حساسیت بالا، اندازهگیریهای دقیقی ارائه میدهد.
ترانسمیتر فشار پیزوالکتریک (Piezoelectric Pressure Transmitter) : ترانسمیتر پیزوالکتریک از مواد پیزوالکتریک استفاده میکند که با تغییر فشار، سیگنال الکتریکی تولید میکنند. این ترانسمیترها در برابر فشار و ضربه بسیار مقاوم هستند و دقت بالایی در شرایط سخت صنعتی ارائه میدهند. این مدل برای اندازهگیری فشار در شرایط سخت محیطی مانند صنایع نفت و گاز، پتروشیمی و حتی صنایع نظامی کاربرد دارد که در آن تغییرات ناگهانی و شدید فشار اتفاق میافتد.
ترانسمیتر فشار دیافراگمی (Diaphragm Pressure Transmitter) : این نوع از دیافراگمی فلزی برای اندازهگیری فشار استفاده میکند که با تغییر فشار، دیافراگم خمیده شده و این تغییر به سیگنال الکتریکی تبدیل میشود. این مدل برای اندازهگیری فشارهای بسیار پایین نیز قابل استفاده است و دقت بالایی دارد. ترانسمیتر دیافراگمی در صنایع بهداشتی، غذایی و دارویی استفاده میشود. جایی که نیاز به اندازهگیری دقیق فشار در محدودههای بسیار پایین دارند و حساسیت نسبت به تغییرات فشار بسیار بالاست.
ترانسمیتر فشار تفاضلی (DP Transmitter) : ترانسمیتر فشار تفاضلی (DP Transmitter) یکی از مهمترین ابزارهای اندازهگیری فشار است که در صنایع مختلفی مانند نفت، گاز، پتروشیمی و شیمیایی کاربرد دارد. این دستگاه اختلاف فشار بین دو نقطه از یک سیستم را با دقت بالا اندازهگیری کرده و نتایج را به صورت سیگنال الکتریکی قابل استفاده در سیستمهای کنترل ارسال میکند.
ترانسمیتر فشار تفاضلی دستگاهی است که اختلاف فشار بین دو نقطه را اندازهگیری کرده و آن را به یک سیگنال الکتریکی استاندارد (مانند 4-20mA) تبدیل میکند. ترانسمیترهای فشار تفاضلی برای نظارت بر عملکرد سیستمها، اندازهگیری سطح مایعات، جریان سیالات و حتی تشخیص نشتی در لولهها استفاده میشوند.
